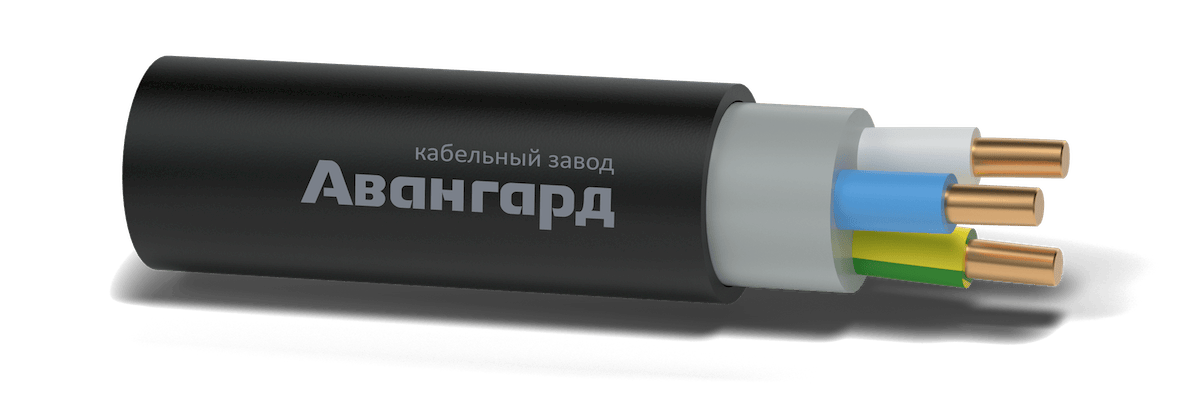

Кабель силовой ВВГнг(А)-LS LTx

Кабель силовой ВВГнг(А)-LS LTx

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.

Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-005-77752578-2017
Тип кабеля
Огнестойкий кабель LTx
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.8.2.1.2

Кабель ВВГнг(А)-LS LTx, ВВГЭнг(А)-LS LTx активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Область применения:
Для групповой стационарной прокладки
Для прокладки в детских образовательных учреждениях, больницах
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
ПВХ пластикат пониженной пожароопасности с низким дымовыделением и газовыделением, с низким показателем токсичности продуктов горения
Изоляция
из поливинилхлоридного пластиката не распространяющие горение с понижен- ным дымо- и газовыделением, с низкой токсичностью продуктов горения
Жилы
Медная токопроводящая жила 1 класса гибкости
Заполнение
из поливинилхлоридного пластиката не распространяющие горение с понижен- ным дымо- и газовыделением, с низкой токсичностью продуктов горения
Условия эксплуатации, класс пожарной опасности:
Для кабелей ВВГнг(А)-LS LTx, ВВГЭнг(А)-LS LTx по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -50°C до +50°C
Диапазон допустимых температур при монтаже
от -15°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
30 лет
Использование
Кабель ВВГнг(А)-LS LTx, ВВГЭнг(А)-LS LTx допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 11.6 220 12.4 264 14.1 355 15.1 428 16.7 563 18.6 749
3 12.0 245 12.9 299 14.8 408 15.8 500 17.6 672 19.6 912
4 12.8 281 13.8 347 15.9 480 17.1 595 19.0 810 21.3 1113
5 13.7 312 14.7 388 17.1 540 18.5 674 20.6 927 23.2 1284


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 27.2 1646 30.4 2184 35.3 2967 39.2 3656 43.2  4558  50.0  5891  56.2  7500  61.9  9266
3 28.8 2066 28.3 2470 31.5 3257 33.9 3958 37,3 4943  40.7  6003  45.9  7680  51.7  9494
4 31.4 2553 32.3 3225 36.5 4273 39.3 5182 43.5  6533  48.1  7993  53.9  10160  59.1  12587
5 34.5 3078 35.5 3966 40.3 5269 43.9 6446 48.7  8127  53.3  9882  59.9  12566  66.1  15728
