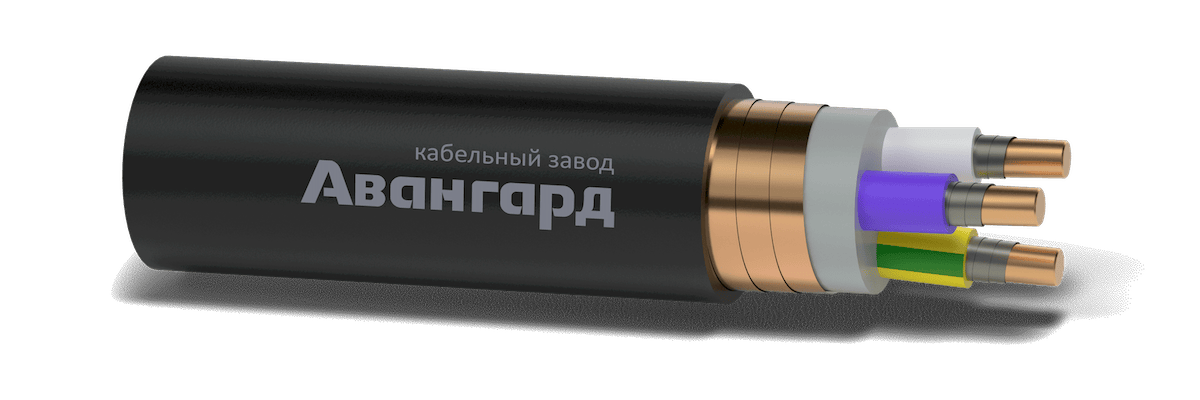

Кабель силовой ППГЭнг(А)-FRHF

Кабель силовой ППГЭнг(А)-FRHF
Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.
Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-004-77752578-2017
Тип кабеля
Огнестойкий кабель FRHF
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

Огнестойкий кабель ППГнг(А)-FRHF и ППГЭнг(А)-FRHF активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели ППГнг(А)-FRHF предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.
Область применения:
Для групповой стационарной прокладки
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
ПВХ пластикат в оболочке из безгалогенной полимерной композиции, пониженной пожароопасности с низким дымо- и газовыделением
Изоляция
ПВХ пластикат в оболочке из безгалогенной полимерной композиции, пониженной пожароопасности с низким дымо- и газовыделением
Жилы
Медная токопроводящая жила 1 класса гибкости
Заполнение
из полимерной композиции, не содержащей галогенов
Экран
Термический барьер из 2-х слюдосодержащих лент, наложены виде обмотки с перекрытием, общий экран в виде обмотки из медных лент.
Условия эксплуатации, класс пожарной опасности:
Для кабелей ППГнг(А)-FRHF и ППГЭнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -50°C до +80°C
Диапазон допустимых температур при монтаже
от -10°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
40 лет
Использование
Кабель ППГнг(А)-FRHF и ППГЭнг(А)-FRHF допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели кратковременно стойки к воздействию минеральных масел и бензина.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 13.9 316 14.7 365 16.4 469 17.4 549 19.1 694 21.2 906
3 14.5 348 15.3 407 17.2 529 18.3 629 20.0 812 22.3 1080
4 15.5 391 16.5 463 18.6 609 19.8 731 21.7 957 24.4 1302
5 16.6 431 17.7 514 20.1 680 21.5 822 23.8 1099 26.6 1490


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 28.8 1795 32.4 2341 36.9 3085 40.8 3775 47.7  5110  51.5  5989  57.8  7574  63.5  9314
3 30.4 2208 29.8 2612 33.4 3451 36.1 4182 39,5 5329  43.2  6315  48.0  7961  53.8  9866
4 33.7 2854 33.7 3814 38.3 5047 41.1 6010 45.7  7750  49.9  9158  56.2  11602  61.4  14350
5 37.4 3468 38.5 4263 43.7 5649 47.3 6851 51.7  8737  57.2  10411  63.4  13075  69.0  16154
