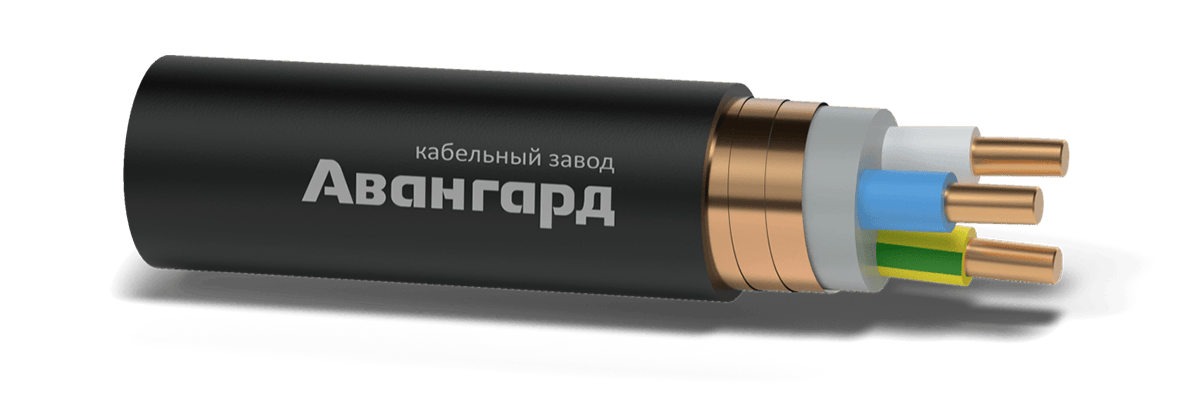

Кабель силовой ППГЭнг(А)-HF

Кабель силовой ППГЭнг(А)-HF

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.

Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-004-77752578-2017
Тип кабеля
Безгалогенный кабель HF
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.8.1.2.1

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

Область применения:
Для групповой стационарной прокладки
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
из полимерной композиции, не содержащей галогенов
Изоляция
из полимерной композиции, не содержащей галогенов
Жилы
Медная токопроводящая жила 1 класса гибкости
Заполнение
из полимерной композиции, не содержащей галогенов
Экран
общий экран в виде обмотки из медных лент
Условия эксплуатации, класс пожарной опасности:
Для кабелей ППГнг(А)-HF, ППГЭнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -60°C до +90°C
Диапазон допустимых температур при монтаже
от -15°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
40 лет
Использование
Кабель ППГнг(А)-HF, ППГЭнг(А)-HF допускается использовать внутри помещений и на открытом воздухе, в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 12.0 243 12.8 288 14.5 383 15.5 458 17.1 595 19.0 785
3 12.4 269 13.3 324 15.2 436 16.2 531 18.0 705 20.0 949
4 13.2 306 14.2 374 16.3 510 17.5 627 19.4 845 21.7 1152
5 14.1 338 15.1 417 17.5 572 18.9 709 21.0 964 23.6 1325


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 28.2 1753 31.4 2256 36.3 3030 40.2 3714 44.2  4604  51.0  5911  57.2  7485  62.9  9217
3 29.9 2220 29.1 2545 32.3 3336 34.9 4059 38,7 5166  42.1  6163  46.9  7790  52.7  9703
4 33.1 2840 32.7 3325 37.3 4420 40.1 5324 44.7  6819  48.9  8143  54.7  10308  60.3  12978
5 36.6 3411 36.3 4059 41.1 5367 44.7 6548 49.5  8344  54.5  10040  61.1  12728  69.9  16006
