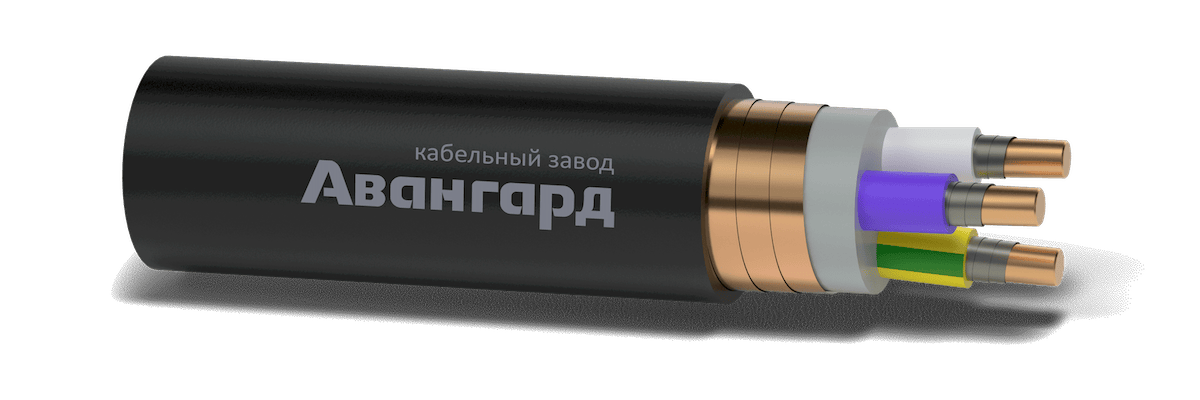

Кабель силовой ВВГЭнг(А)-FRLS

Кабель силовой ВВГЭнг(А)-FRLS
Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.
Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-004-77752578-2017
Тип кабеля
Огнестойкий кабель FRLS
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.1.2.2.2

Кабель предназначен для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабель не рекомендуется для прокладки в земле (траншеях). Кабель не распространяет горение при групповой прокладке. Огнестойкий кабель ВВГЭнг(А)-FRLS активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабель предназначен для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Область применения:
Для групповой стационарной прокладки
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением
Изоляция
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением
Жилы
медная токопроводящая жила 1 класса гибкости
Заполнение
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением
Экран
Термический барьер из 2-х слюдосодержащих лент, наложены виде обмотки с перекрытием, общий экран в виде обмотки из медных лент
Условия эксплуатации, класс пожарной опасности:
Для кабелей ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -50°C до +80°C
Диапазон допустимых температур при монтаже
от -10°C до +50°C
Минимальный радиус изгиба кабеля
10хDн (Dн – мах наружный размер кабеля).
Минимальный срок службы
30 лет
Использование
Кабель допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 14.0 322 14.8 370 16.6 474 17.6 554 19.2 698 21.1 896
3 14.7 355 15.5 414 17.4 537 18.5 636 20.2 819 22.3 1072
4 15.7 406 16.7 479 18.8 628 20.0 751 22.0 979 24.4 1311
5 16.9 447 18.0 531 20.4 700 21.7 844 24.1 1124 26.7 1500


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 28.8 1863 32.4 2445 36.9 3225 40.8 3944 47.7  5316  51.5  6260  57.8  7916  63.5  9726
3 30.4 2266 29.8 2669 33.4 3519 36.1 4258 39,5 5347  43.2  6418  48.0  8092  53.8  10012
4 33.7 2887 33.7 3832 38.3 5073 41.1 6054 45.7  7717  49.9  9235  56.2  11702  61.4  14356
5 37.4 3572 38.5 4340 43.7 5743 47.3 6959 51.7  8752  57.2  10565  63.4  13263  69.0  16509
