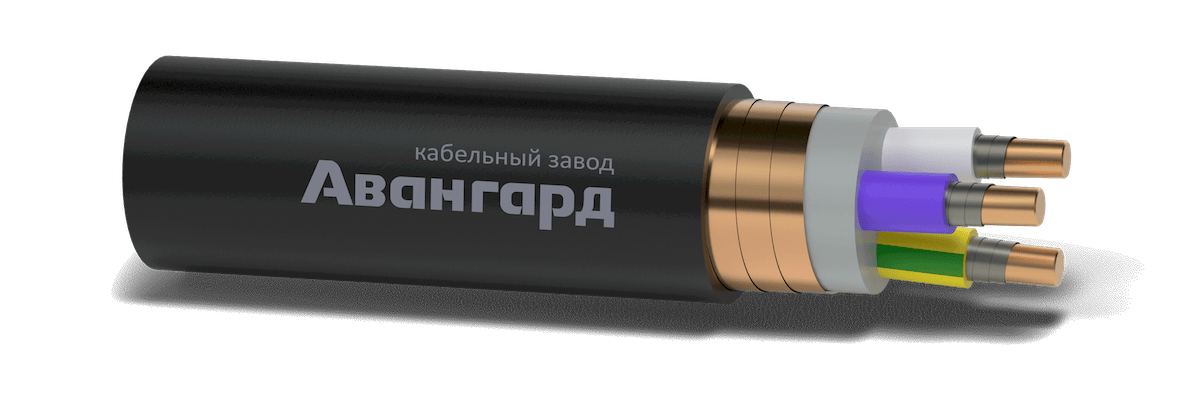

Кабель силовой ВВГЭнг(А)-FRLS LTx

Кабель силовой ВВГЭнг(А)-FRLS LTx

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.

Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-005-77752578-2017
Тип кабеля
Огнестойкий кабель LTx
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.1.2.1.2

Кабели предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.

Огнестойкий кабель ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx активно используют для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 при поставках на внутренний рынок и на экспорт. Кабели предназначены для кабельных линий питания оборудования систем безопасности АС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и токоприемников, срабатывающих при пожаре.

Область применения:
Для групповой стационарной прокладки
Для прокладки в детских образовательных учреждениях, больницах
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением, с низкой токсичностью продуктов горения
Изоляция
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением, с низкой токсичностью продуктов горения
Жилы
Медная токопроводящая жила 1 класса гибкости
Заполнение
поливинилхлоридный пластикат не распространяющие горение с пониженным дымовыделением и газовыделением, с низкой токсичностью продуктов горения
Экран
Термический барьер из 2-х слюдосодержащих лент, наложены виде обмотки с перекрытием, общий экран в виде обмотки из медных лент
Условия эксплуатации, класс пожарной опасности:
Для кабелей ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -50°C до +80°C
Диапазон допустимых температур при монтаже
от -10°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
30 лет
Использование
Кабель ВВГнг(А)-FRLS LTx, ВВГЭнг(А)-FRLS LTx допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 14.2 351 15.0 402 16.8 513 17.8 597 19.4 748 21.3 954
3 14.8 386 15.7 448 17.6 579 18.7 683 20.4 872 22.4 1134
4 15.9 441 16.9 517 19.0 675 20.2 804 22.1 1040 24.6 1382
5 17.1 485 18.2 573 20.5 752 21.9 901 24.3 1189 26.8 1574


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 28.8 1863 32.4 2447 36.9 3227 40.8 3947 47.7  5319  51.5  6264  57.8  7921  63.5  9731
3 30.4 2268 29.8 2671 33.4 3521 36.1 4261 39,5 5351  43.2  6422  48.0  8097  53.8  10017
4 33.7 2890 33.7 3834 38.3 5076 41.1 6057 45.7  7721  49.9  9240  56.2  11709  61.4  14363
5 37.4 3575 38.5 4342 43.7 5747 47.3 6963 51.7  8758  57.2  10571  63.4  13271  69.0  16518
