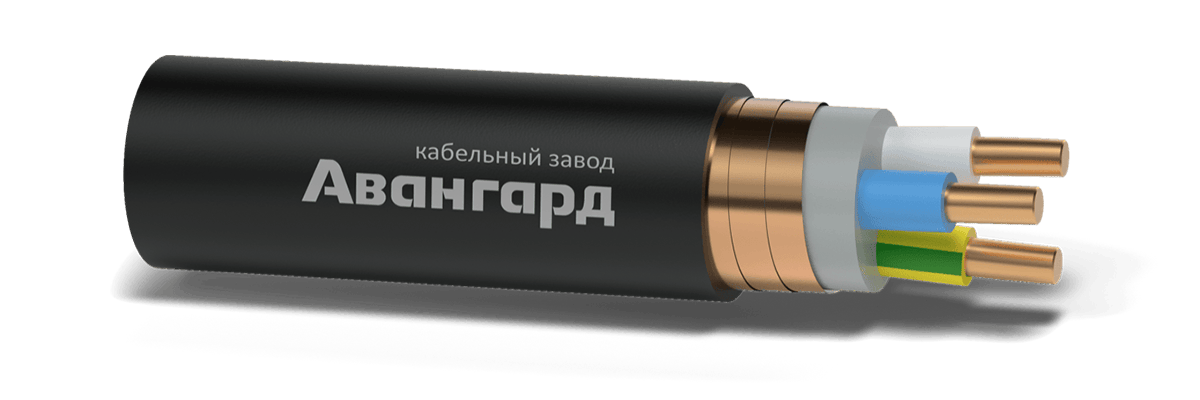

Кабель силовой ВВГЭнг(А)-LS

Кабель силовой ВВГЭнг(А)-LS
Кабель предназначен для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.
Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Тип кабеля
Низкодымный кабель LS
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.8.1.2.1

Кабель предназначен для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабель не рекомендуется для прокладки в земле (траншеях). Кабель не распространяет горение при групповой прокладке.

Область применения:
Для групповой стационарной прокладки
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Изоляция
ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Жилы
медная токопроводящая жила 1 класса гибкости
Заполнение
из полимерной композиции, не содержащей галогенов
Экран
общий экран в виде обмотки из медных лент
Условия эксплуатации, класс пожарной опасности:
Для кабелей ВВГнг(А)-LS, ВВГЭнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -60°C до +90°C
Диапазон допустимых температур при монтаже
от -15°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
40 лет
Использование
Кабель ВВГЭнг(А)-LS допускается использовать внутри помещений и на открытом воздухе, в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 12.0 243 12.8 288 14.5 383 15.5 458 17.1 595 19.0 785
3 12.4 269 13.3 324 15.2 436 16.2 531 18.0 705 20.0 949
4 13.2 306 14.2 374 16.3 510 17.5 627 19.4 845 21.7 1152
5 14.1 338 15.1 417 17.5 572 18.9 709 21.0 964 23.6 1325


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 28.2 1820 31.4 2360 36.3 3171 40.2 3884 44.2  4810  51.0  6183  57.2  7828  62.9  9628
3 29.9 2278 29.1 2602 32.3 3405 34.9 4135 38,7 5185  42.1  6266  46.9  7921  52.7  9849
4 33.1 2873 32.7 3343 37.3 4445 40.1 5368 44.7 6786  48.9  8220  54.7  10408  60.3  12984
5 36.6 3515 36.3 4135 41.1 5461 44.7 6655 49.5  8360  54.3  10194  61.1  12915  69.9  16361



Кабель силовой ВВГЭнг(А)-LS
