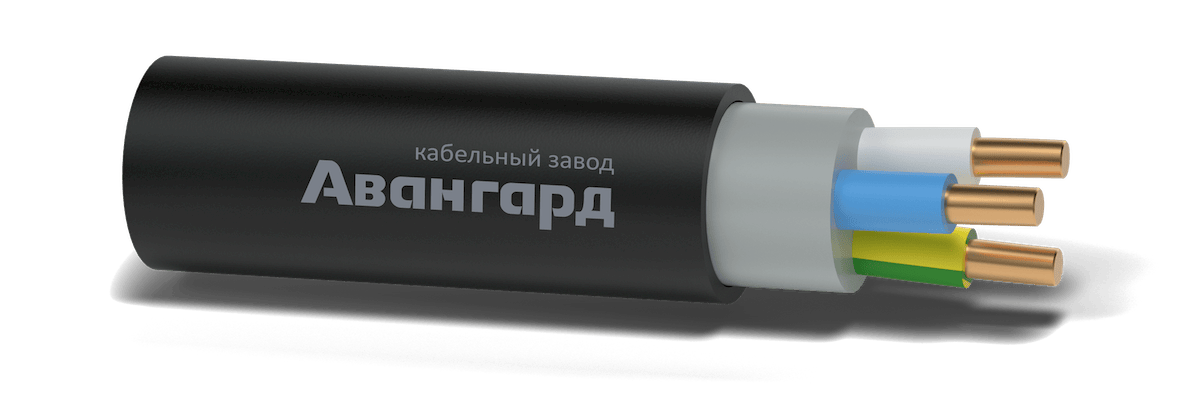

Кабель силовой ВВГнг(А)-LS

Кабель силовой ВВГнг(А)-LS

Кабель силовой, предназначен для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц.

Число жил в кабеле:
Сечение жил, S, мм кв.:
Параметры кабеля:
Технические условия
ТУ 27.32.13-004-77752578-2017
Тип кабеля
Низкодымный кабель LS
Число жил в кабеле
2
Сечение жил, S, мм кв.
1.5
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.8.1.2.1

Кабели силовые предназначены для передачи и распределения электрической энергии в электротехнических стационарных установках на номинальное переменное напряжение 0.66 и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях. Кабели не рекомендуются для прокладки в земле (траншеях). Кабели не распространяют горение при групповой прокладке.

Область применения:
Для групповой стационарной прокладки
Для электроснабжения жилых и коммерческих зданий, офисов, складов и других объектов
Для питания оборудования, станков, освещения и систем управления
Для кабельных линий питания электрооборудования систем безопасности, электропроводок
Для передачи и распределения электрической энергии в электротехнических стационарных установках
Характеристики:
Оболочка
ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Изоляция
ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Жилы
медная токопроводящая жила 1 класса гибкости
Заполнение
ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Условия эксплуатации, класс пожарной опасности:
Для кабелей ВВГнг(А)-LS, ВВГЭнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -60°C до +90°C
Диапазон допустимых температур при монтаже
от -15°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
40 лет
Использование
Кабель ВВГнг(А)-LS допускается использовать внутри помещений и на открытом воздухе, в условиях воздействия прямых солнечных излучений и атмосферных осадков.
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 1.50 2.50 4.00 6.00 10.0 16.0  25.0  35.0  50.0  70.0  95.0  120  150  185  240  300
Сопротивление жилы пост. току при 20°C, не более, Ом/км 12.100 7.4100 4.6100 3.0800 1.8300 1.1500 0.7270 0.5240  0.3870  0.2680  0.1930  0.1530  0.1240  0.0991  0.0754  0.0601
Рабочее напряжение, не более, кВ 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1 0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1  0.66/1
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение токопроводящих жил, мм.кв. 1.50 1.50 2.50 2.50 4.00 4.00 6.00 6.00 10.0 10.0 16.0 16.0
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m
2 11.6 206 12.4 248 14.1 335 15.1 406 16.7 536 18.6 718
3 12.0 230 12.9 282 14.8 386 15.8 476 17.6 643 19.6 878
4 12.8 264 13.8 328 15.9 455 17.1 567 19.0 777 21.3 1074
5 13.6 293 14.7 366 17.1 512 18.8 643 20.6 889 23.2 1240


Сечение токопроводящих жил, мм.кв. 50 50 70 70 95 95 120 120  150  150 185   185  240  240 300  300
Число жил в кабеле, N Dн m Dн m Dн m Dн m Dн m Dн m Dн m  Dн m
2 27.2 1645 30.4 2183 35.3 2965 39.2 3653 43.2  4555  50.0  5887  56.2  7496  61.9  9260
3 28.8 2064 28.3 2468 31.5 3254 33.9 3955 37,3 4940  40.7  5999  45.9  7676  51.7  9488
4 31.4 2550 32.3 3222 36.5 4270 39.3 5179 43.5  6529  48.1  7987  53.9  10154  59.1  12580
5 34.5 3075 35.5 3963 40.3 5265 43.9 6442 48.7  8121  53.3  9876  59.9  12558  66.1  15718
