Огнестойкая Кабельная Линия

Огнестойкие кабельные линии — это линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящие из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными огнестойкими коробками и крепежными деталями, проложенные согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.

В настоящий момент в Российской Федерации особое внимание уделяется безопасности людей и сооружений, их защите от прямого воздействия пожара. На сегодняшний день в России действует ряд нормативных документов, предъявляющих определенные требования к огнестойкости кабельных систем.

Время работоспособности ОКЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону, а также времени, необходимого для функционирования таких систем, как:

• системы противопожарной защиты (СПЗ);
• системы охранно-пожарной сигнализации (ОПС);
• системы контроля и управления доступом (СКУД);
• системы оповещения и управления эвакуацией людей при пожаре (СОУЭ);
• системы аварийного освещения на путях эвакуации;
• системы вентиляции и противодымной защиты;
• а также других систем, требующих сохранения работоспособности в условиях воздействия пламени.

Федеральный закон от 22.07.2008 N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности» статья 82 (в редакции ФЗ от 10.07.2012 N 117-ФЗ) ввел обязательное требование для кабельных линий.

Сертификация ОКЛ

Совместные испытания всех элементов, входящих в состав кабельной линии, – это основное требование нормативных документов при проектировании ОКЛ. Время работоспособности кабельной линии в условиях воздействия пламени подтверждается результатами сертификационных испытаний по ГОСТ.

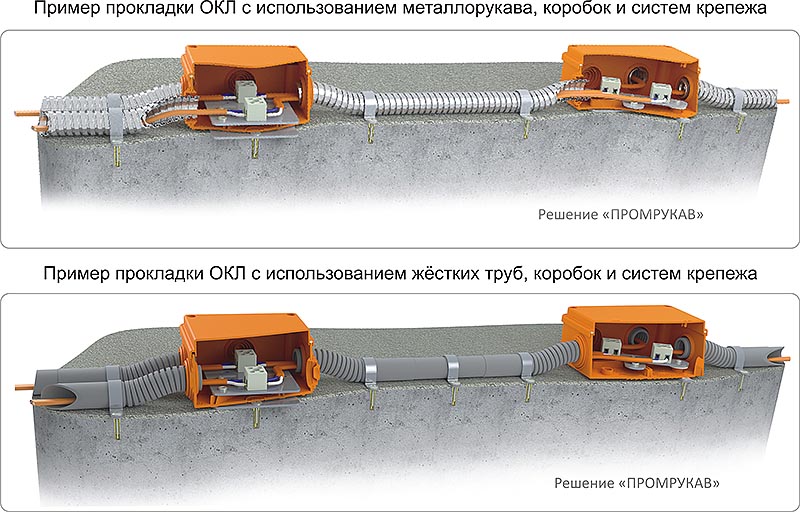

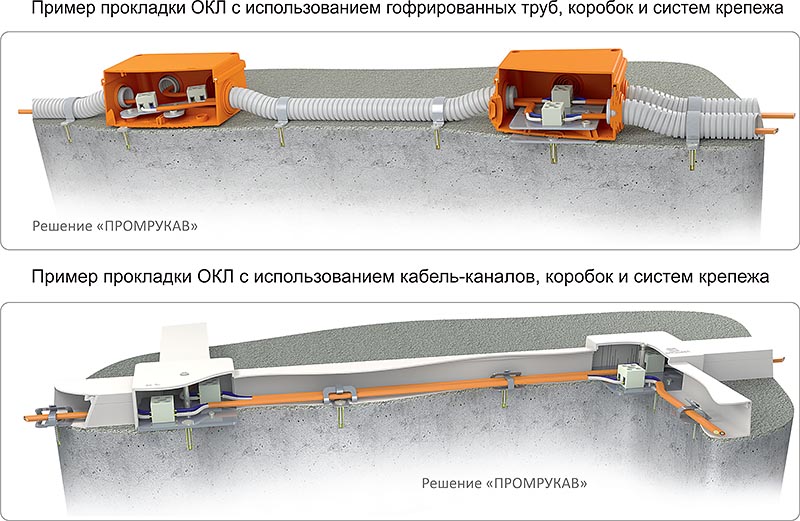

СОСТАВ ОГНЕСТОЙКОЙ КАБЕЛЬНОЙ ЛИНИИ

Огнестойкая кабельная линия (ОКЛ) состоит из:

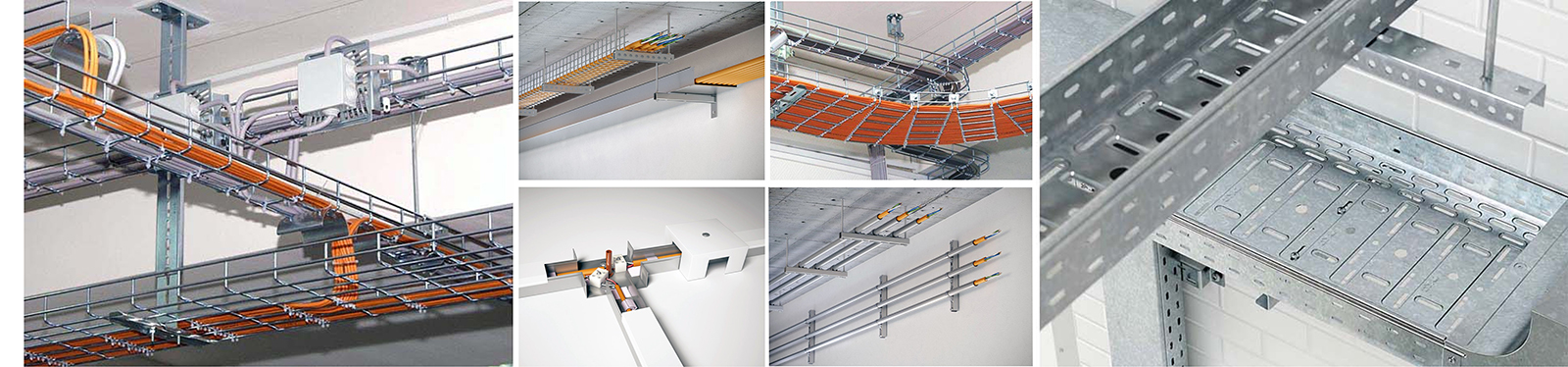

• одного или нескольких параллельных кабелей (проводов, токопроводов), проложенных в коробах, гибких трубах, на лотках, на тросах, а также непосредственно по поверхности стен и потолков, в пустотах строительных конструкций или другим способом;
• коробок монтажных огнестойких;
• крепежных деталей и элементов.

Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию. Основным критерием работы ОКЛ является время сохранения работоспособности линии в условиях воздействия пламени. Огнестойкая кабельная линия (в состав которой входят кабеленесущие системы и кабели) – это кабельная линия, способная сохранять функциональность (передавать электроэнергию или отдельные ее импульсы) в условиях пожара.

Интерактивная карта Огнестойких Кабельных Линий, в состав которых включен кабель производства «Авангард»

Огнестойкий кабель производства АВАНГАРД сертифицирован в составе различный огнестойких кабельных линий. Кабельный завод «Авангард» разработал и сертифицировал несколько кабельных линий под торговой маркой «АвангардЛайн».

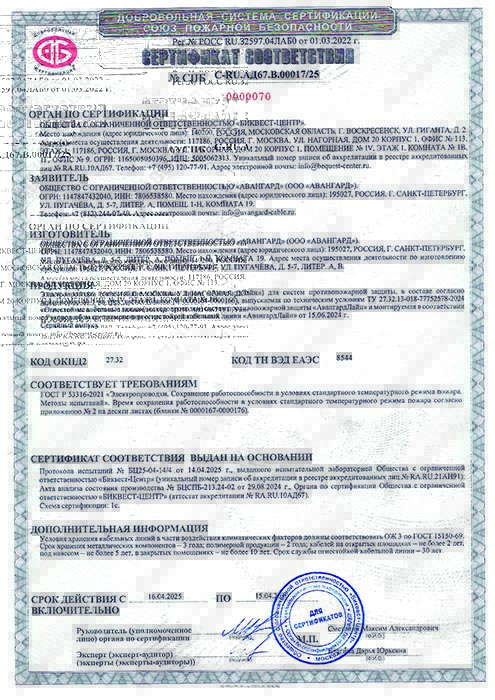

Образец сертификата ОКЛ

Сертификат ОКЛ предоставляется исключительно на системное решение, которое включает набор марок огнестойкого кабеля и соответствующий тип кабеленесущей системы, металлического крепежа, указанные в сертификате ОКЛ.

Монтаж огнестойкой кабельной линии должен проводиться квалифицированными специалистами в соответствии с инструкцией (руководством) по монтажу ОКЛ, правилами технической эксплуатации электроустановок потребителей (ПУЭ) и другой нормативной документацией производителей кабеля и кабеленесущих систем.

ООО «Авангард» гарантирует сохранение работоспособности сертифицированной ОКЛ в условиях пожара только при условии соблюдения всех указаний Инструкции по проектированию и монтажу.
