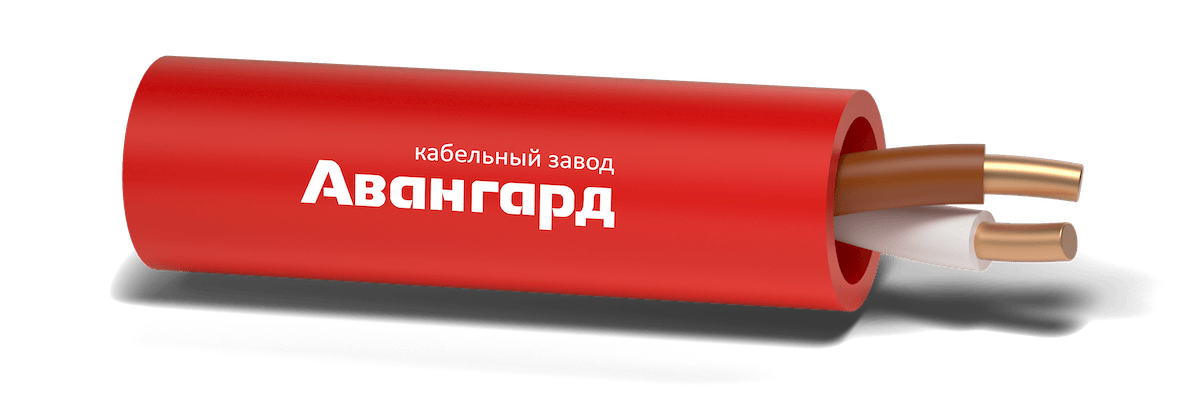

Кабель огнестойкий КПКВнг(А)-FRLS

Кабель огнестойкий КПКВнг(А)-FRLS

Кабель огнестойкий КПКВнг(А)-FRLS неэкранированный, не распространяющий горение при групповой прокладке, с пониженным дымо- и газовыделением.

Маркоразмер:
Параметры кабеля:
Технические условия
ТУ 3565-001-69237738-2013
Тип кабеля
Огнестойкий кабель FRLS
Маркоразмер
1x2x0,2
Сечение жил, S, мм кв.
0.2
Количество пар
1
Все характеристики

Описание кабеля

КЛАСС ПОЖАРНОЙ ОПАСНОСТИ П1б.1.2.2.2

Огнестойкий кабель парной скрутки, не распространяющий горение, предназначен для групповой стационарной прокладки в системах противопожарной защиты, в том числе системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, системах сбора и передачи данных, при напряжении не более 300 вольт переменного тока частотой 50 Гц, а также в других важных системах жизнеобеспечения, где требуется сохранение работоспособности кабеля в течение 180 минут в условиях открытого пламени. Кабель не распространяет горение при групповой прокладке (категория А) по ГОСТ 31565-2012

Область применения:
Для групповой стационарной прокладки
Для систем охранной и пожарной безопасности (ОПС)
Для систем оповещения и управления эвакуацией (СОУЭ)
Для систем автоматического пожаротушения (АУПТ)
Для систем наблюдения и контроля доступа (СКУД)
Характеристики:
Бухтовка кабеля
200 метров
Оболочка
ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, красного цвета
Изоляция
кремнийорганическая керамообразующая резина
Жилы
однопроволочные медные
Скрутка
парная
Условия эксплуатации, класс пожарной опасности:
Для кабелей КПКВнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категории А)
Диапазон допустимых температур при эксплуатации
от -50°C до +70°C
Диапазон допустимых температур при монтаже
от -10°C до +50°C
Минимальный радиус изгиба кабеля
10 х Dн (Dн – мах наружный размер кабеля)
Минимальный срок службы
30 лет
Использование
Кабель КПКВнг(А)-FRLS допускается использовать внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. На атомных станциях, в системах класса безопасности 2-4 (вне гермозоны).
Электрические параметры:
Номинальное сечение токопроводящих жил, мм.кв. 0.20 0.35 0.50 0.75 1.00 1.50 2.50
Сопротивление жилы постоянному току при 20°C, не более, Ом/км 88.8 50.7 36.0 24.5 18.1 12.1 7.41
Сопротивление изоляции жил при 20°C, не менее, МОм/км 100 100 100 100 100 100 100
Электрическая емкость пары, не более, нФ/км 44 47 50 53 56 58 62
Коэффициент затухания при частоте 1 кГц при 20°C, не более, дБ/км 2.50 1.95 1.20 0.91 0.80 0.60 0.48
Рабочее напряжение, не более, В 300 300 300 300 300 300 300
Массогабаритные параметры:
(Dн – наружный размер кабеля, мм; m – расчетная масса кг на 1км)

Сечение жил, S, мм.кв. Количество пар Dн m
0.20 1 4.5 23.0
0.20 2 4.6 х 8.0 39.3
0.35 1 4.7 27.2
0.35 2 4.8 х 8.2 47.3
0.50 1 5.1 32.2
0.50 2 5.1 х 8.5 57.1
0.75 1 5.7 41.9
0.75 2 5.7 х 9.2 75.1
1.00 1 6.1 48.5
1.00 2 6.1 х 10.5 87.9
1.50 1 6.6 59.8
1.50 2 6.7 х 11.2 109.8
2.50 1 7.8 88.2
2.50 2 7.8 х 12.1 164.8
